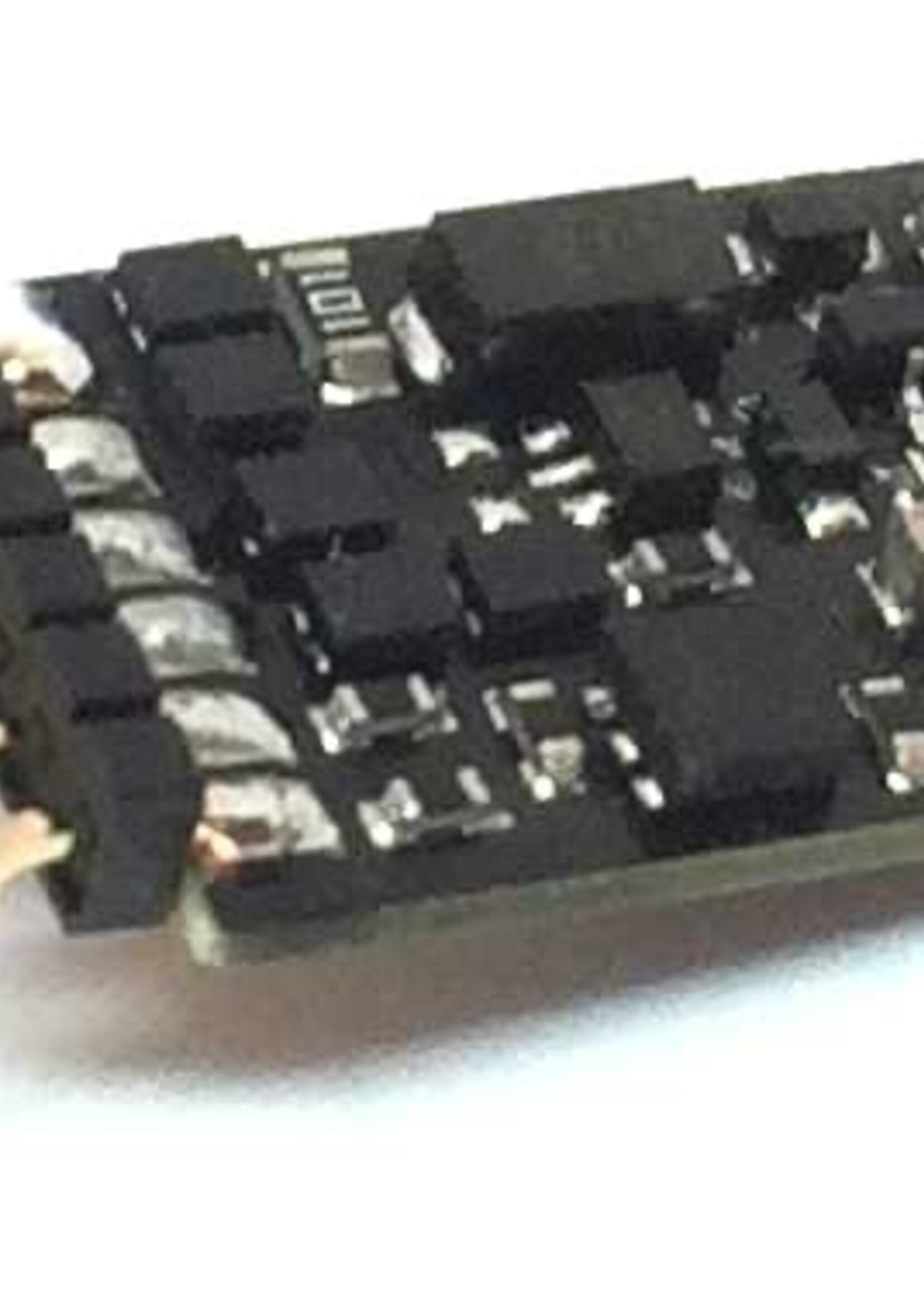

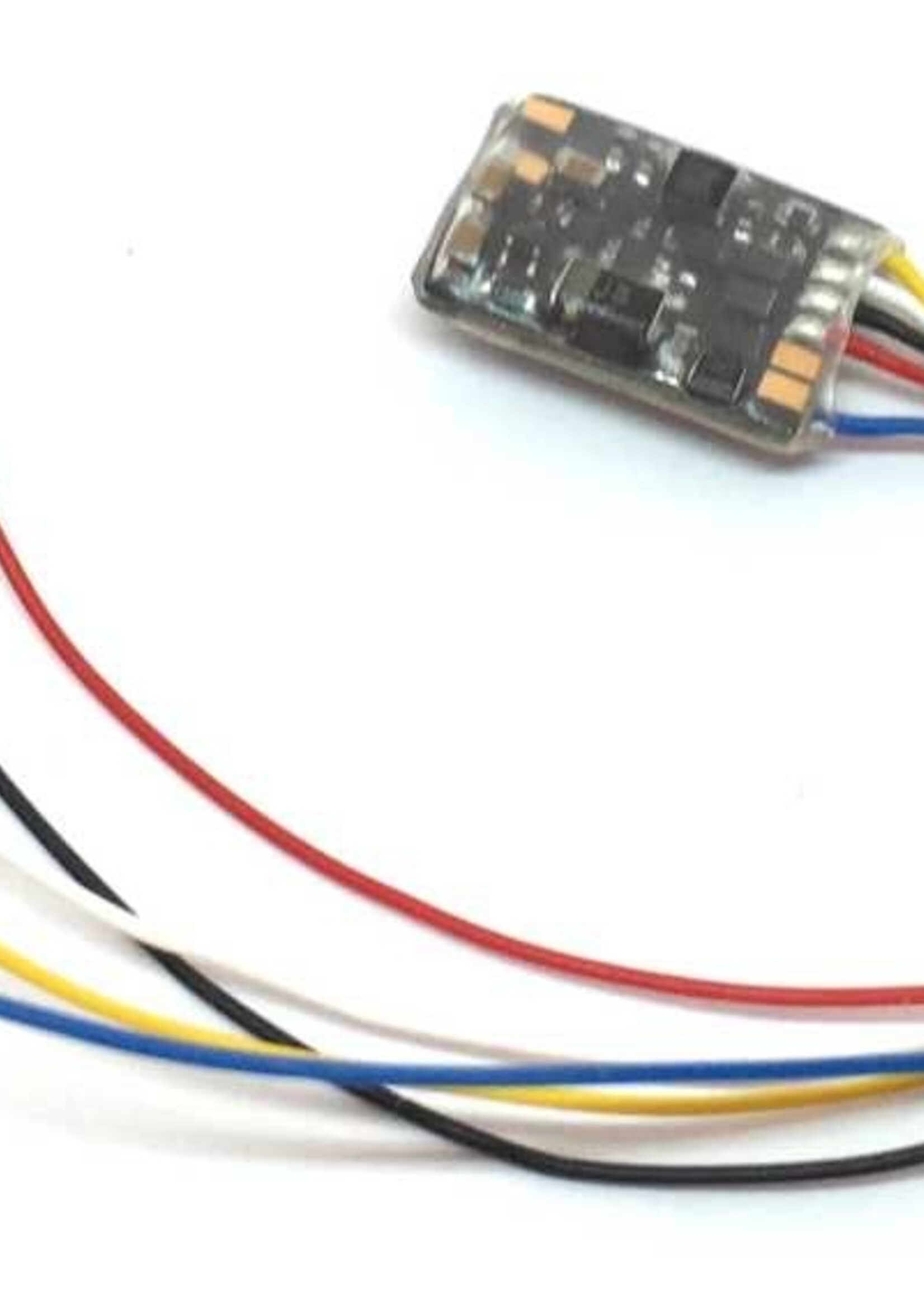

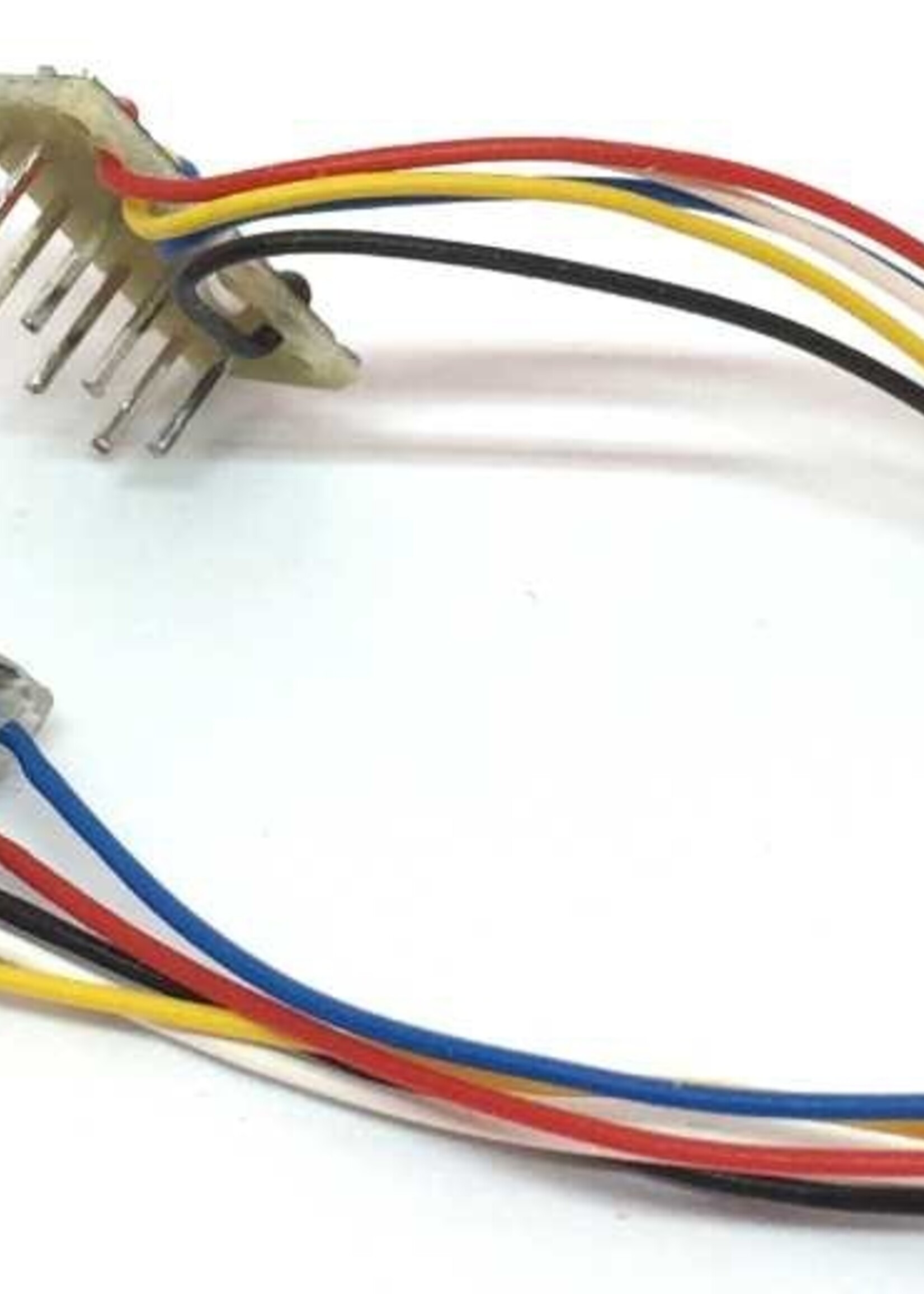

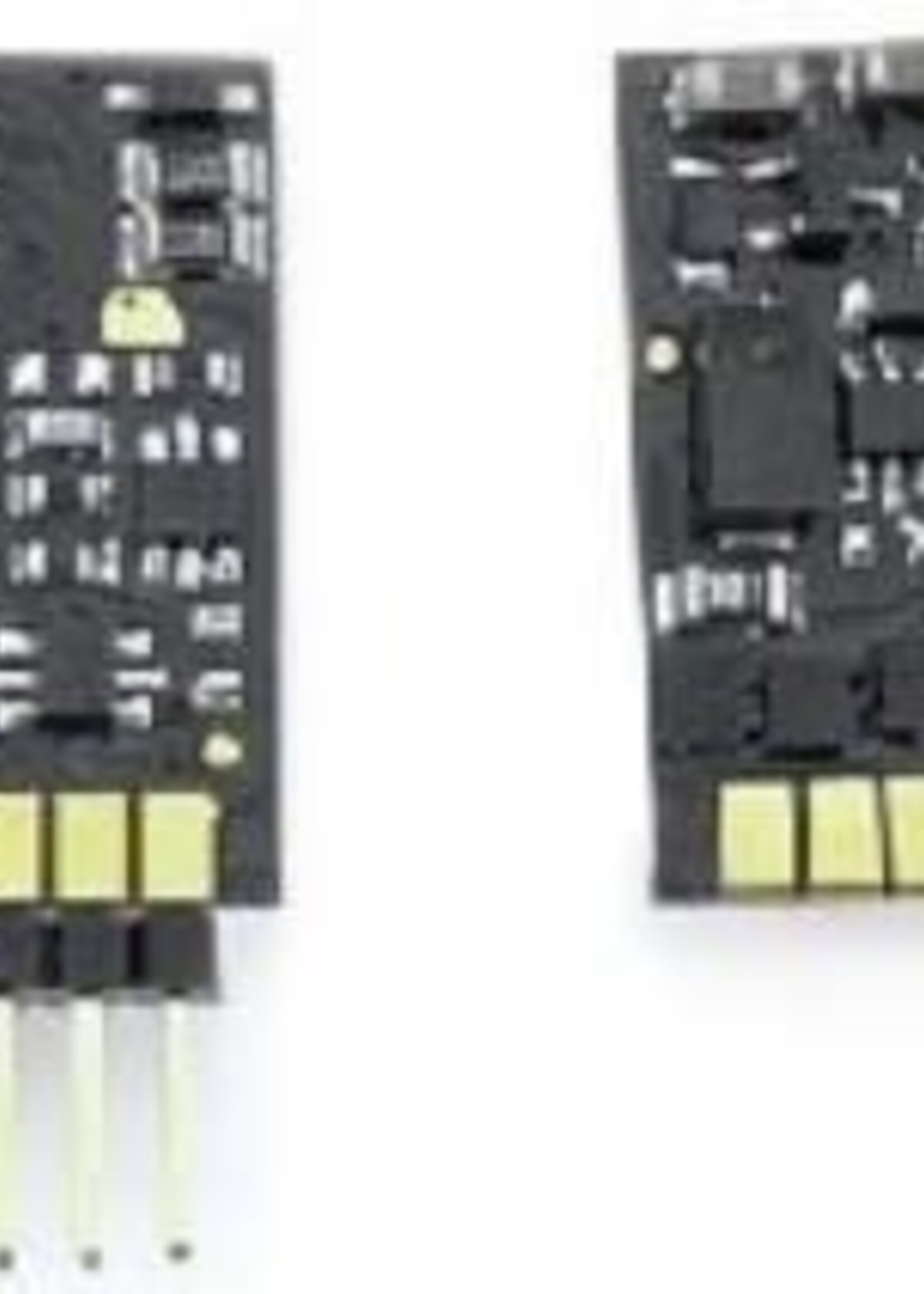

De nieuwe Micro functiedecoder van Train-O-Matic, is een welkome aanvulling op de Lokommander II decoder serie. Zijn kleine afmetingen van 13 x 9,3 mm en 6 pins aansluiting, maken hem geschikt voor vele kleine rijtuigen. Als uw model in de fabriek is uitgerust met een 6-polige aansluiting (NEM 651), kunt u de 6-polige versie rechtstreeks aansluiten. Maar de nieuwe Micro functiedecoder is verkrijgbaar in verschillende uitvoeringen, o.a. Next18 en een bedrade versie om digitale opties toe te voegen aan elk rijtuig van elke leeftijd.

Op de 6 pins connector bevinden zich de rails en de klassieke FL/RL (Out1/Out2) aansluitingen, welke 100 mA stroom capabele voedingsuitgangen zijn. De soldeerpads maken directe aansluiting van externe condensatoren mogelijk (condensatoren van 25 Vdc worden aanbevolen, het is niet nodig condensatoren met een hogere spanning te gebruiken). Aan de andere kant zijn er 4 logische uitgangen, in staat om direct 4 LEDs aan te sturen, zonder de noodzaak van serie-weerstanden. Er zijn vele lichteffecten voor de LEDs om uit te kiezen.
Ook op de printplaat zijn Vcc en GND aansluitpunten. Als de Train-O-Matic SPP of SPP-N (Powerpack) wordt gebruikt, moet deze worden aangesloten op de Vcc en GND soldeerpads en moet een van de logische uitgangen worden opgeofferd om het powerpack aan te sturen (Charge). De SPP-besturing kan in de CV's worden geconfigureerd.

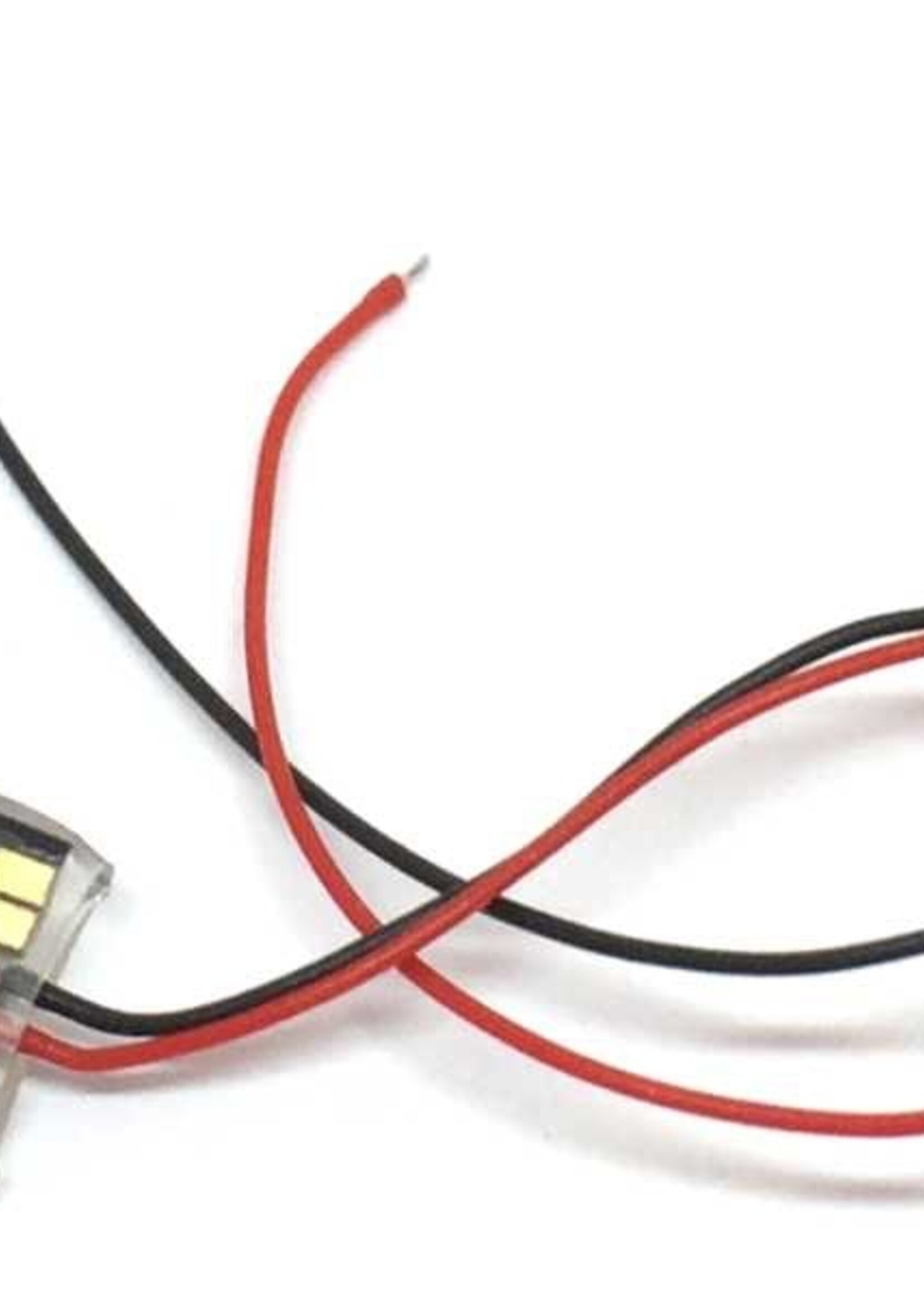

De afmetingen van de decoder maken het gebruik in schaal N mogelijk, bijvoorbeeld met de Train-O-Matic Shine Plus Mini Digi light strips. En natuurlijk heeft de decoder volledige RailCom mogelijkheden. Een versie is beschikbaar als RailCom zender, met slechts 2 draden aangesloten op de rails
