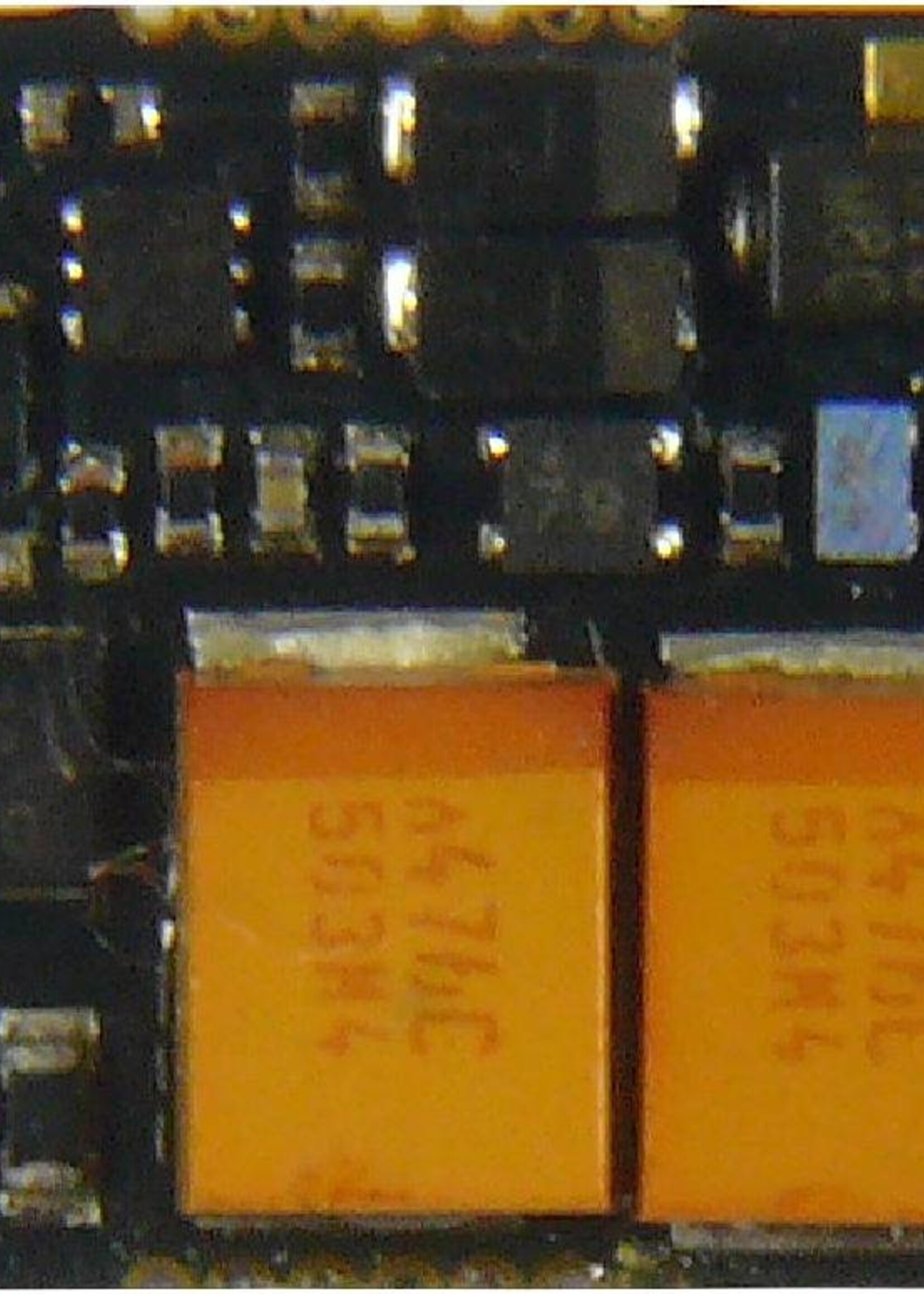

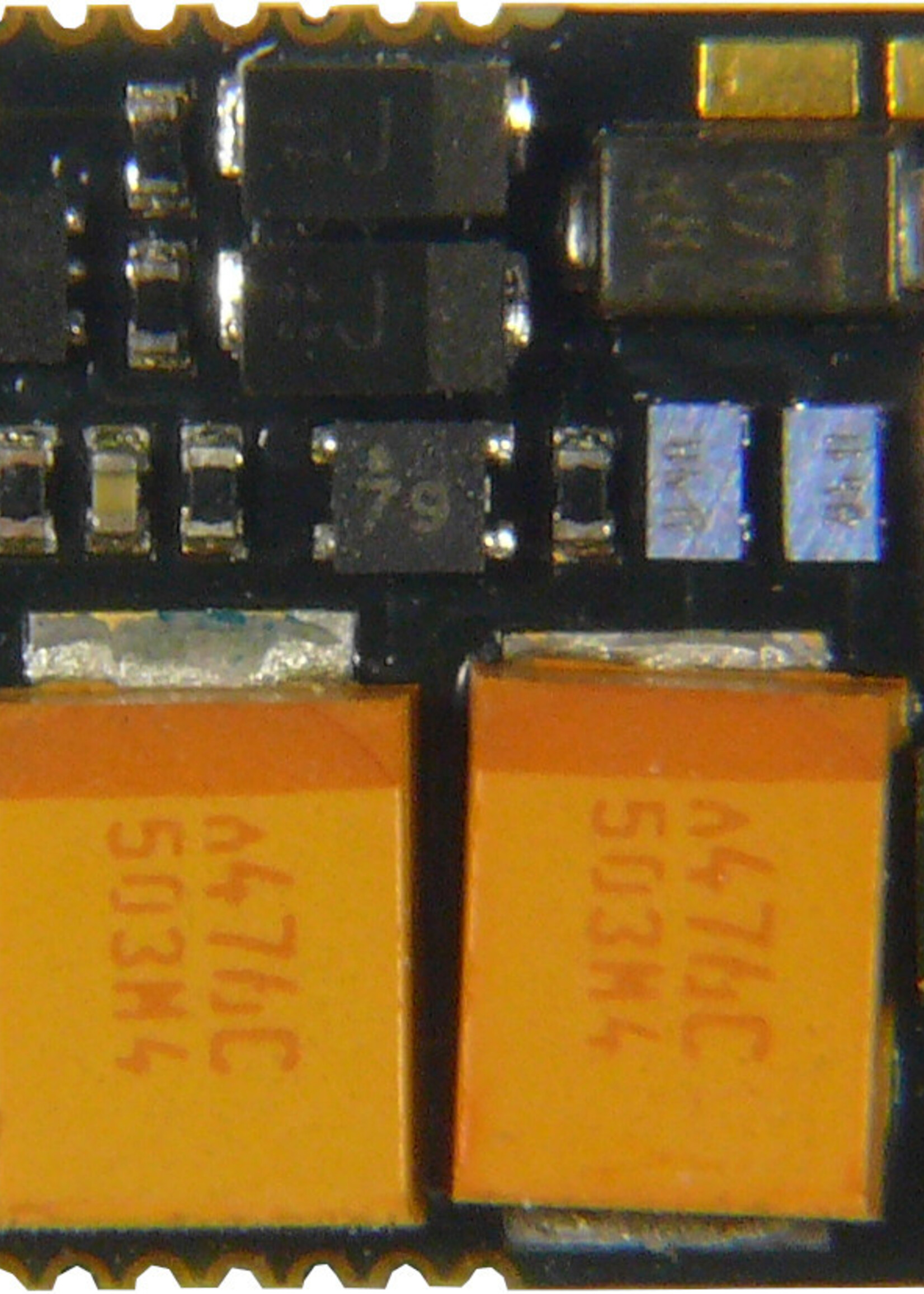

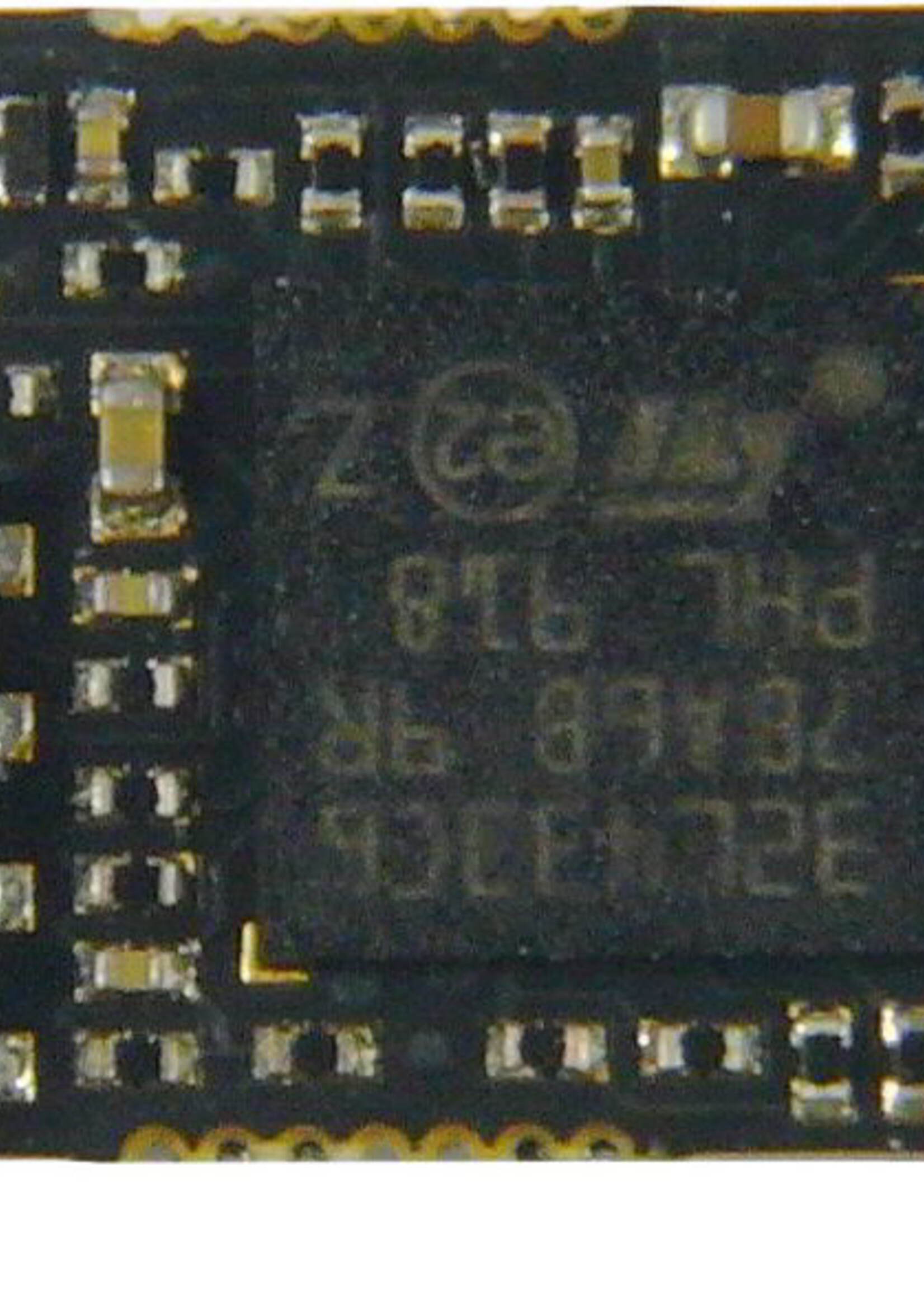

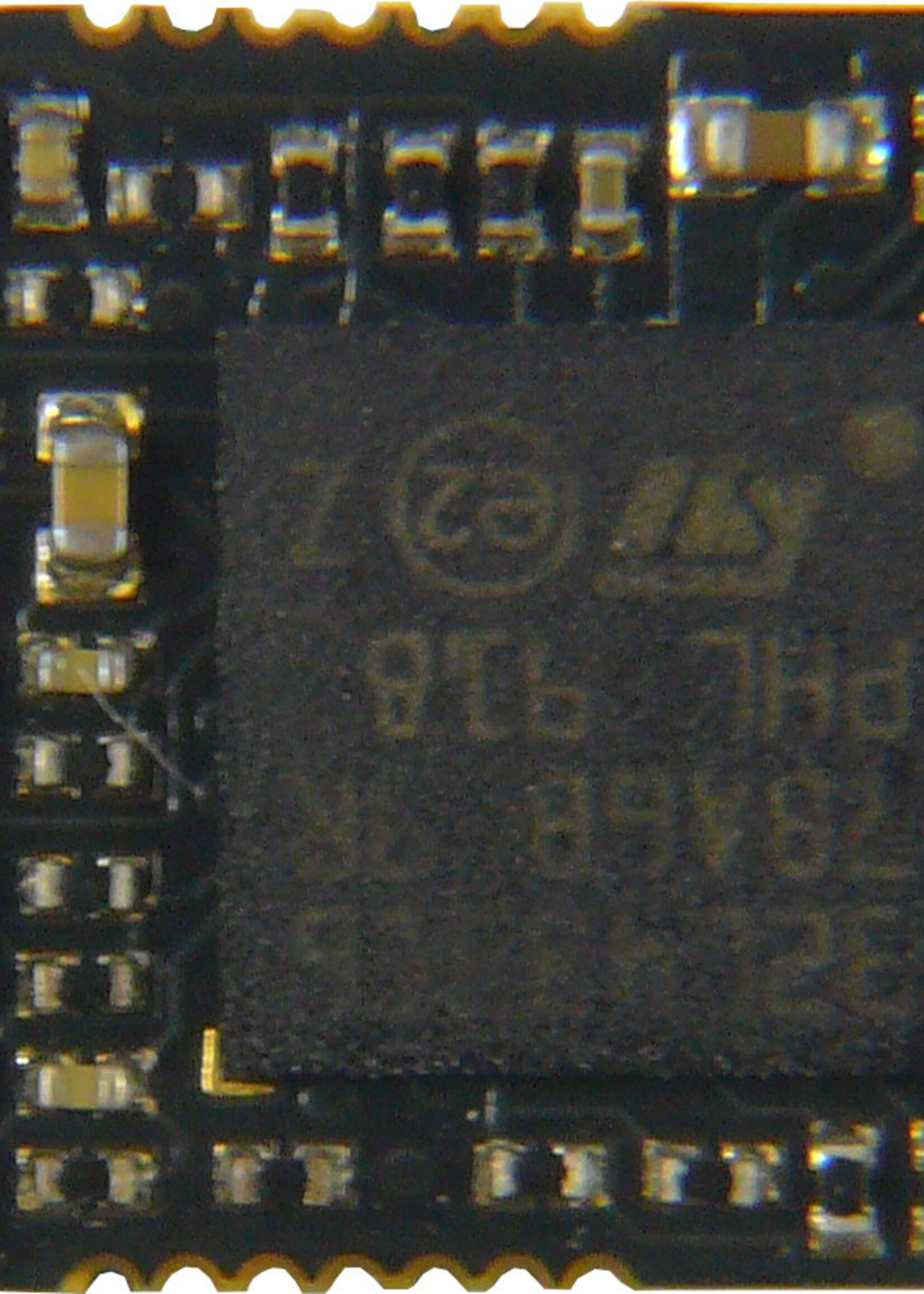

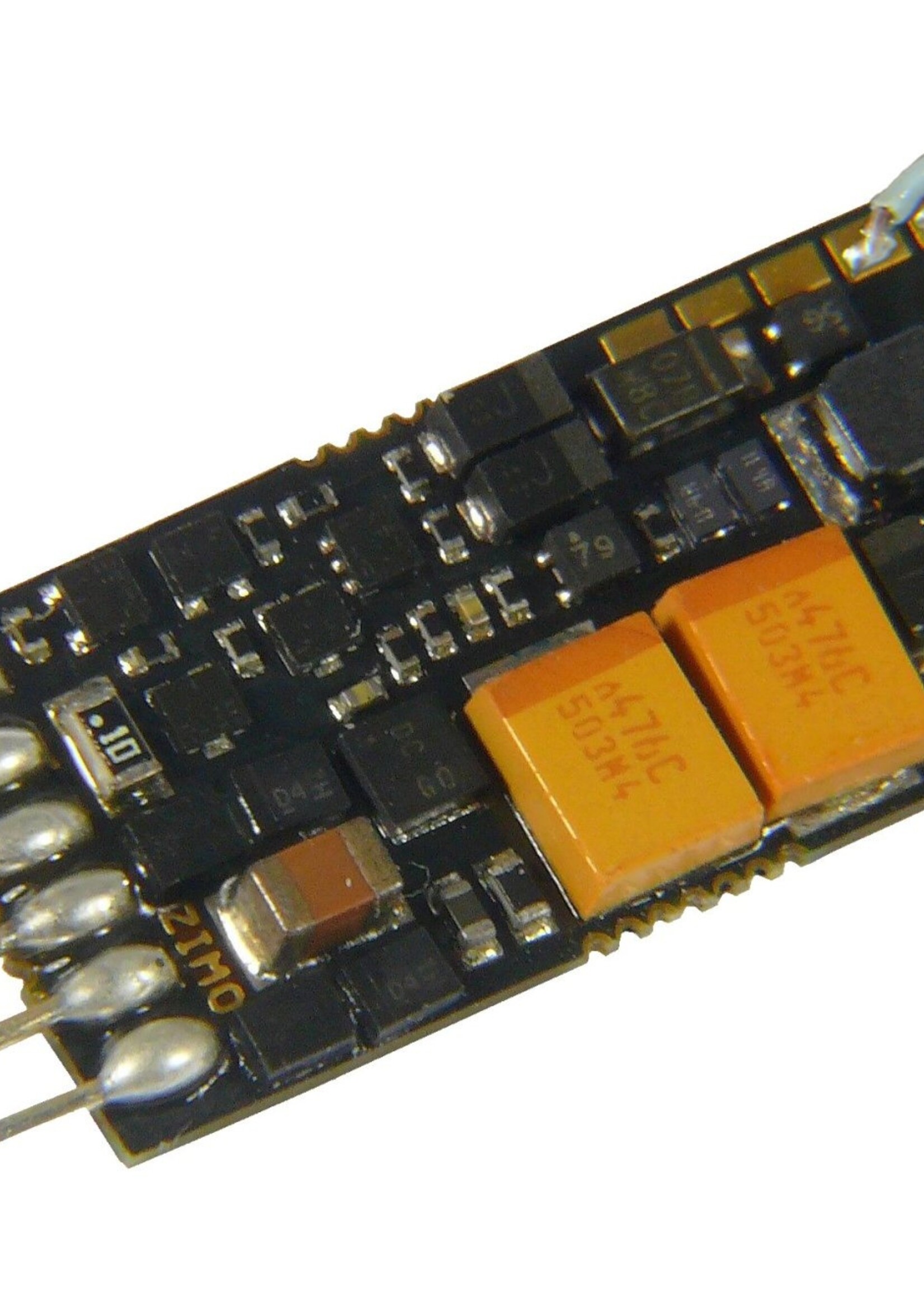

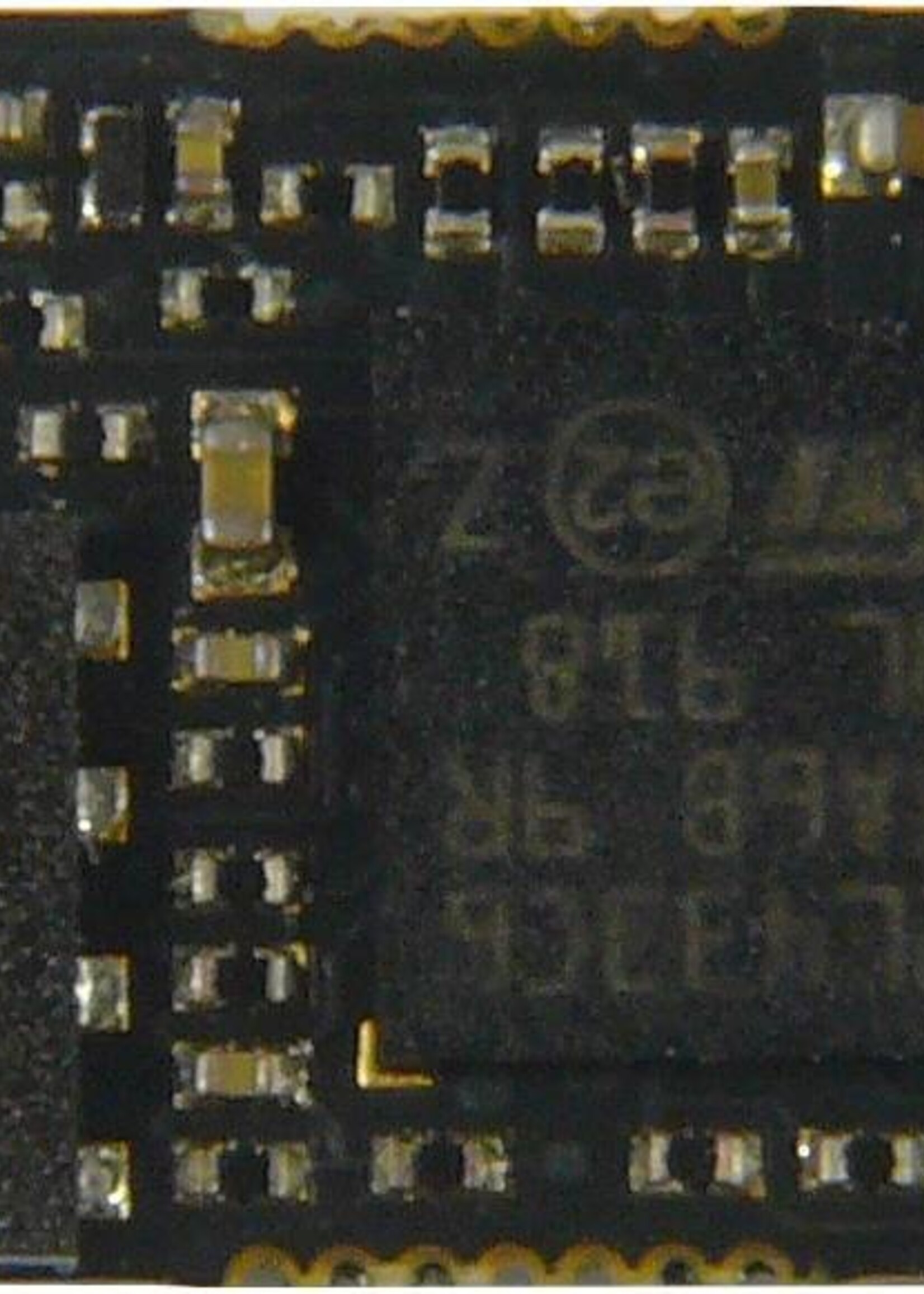

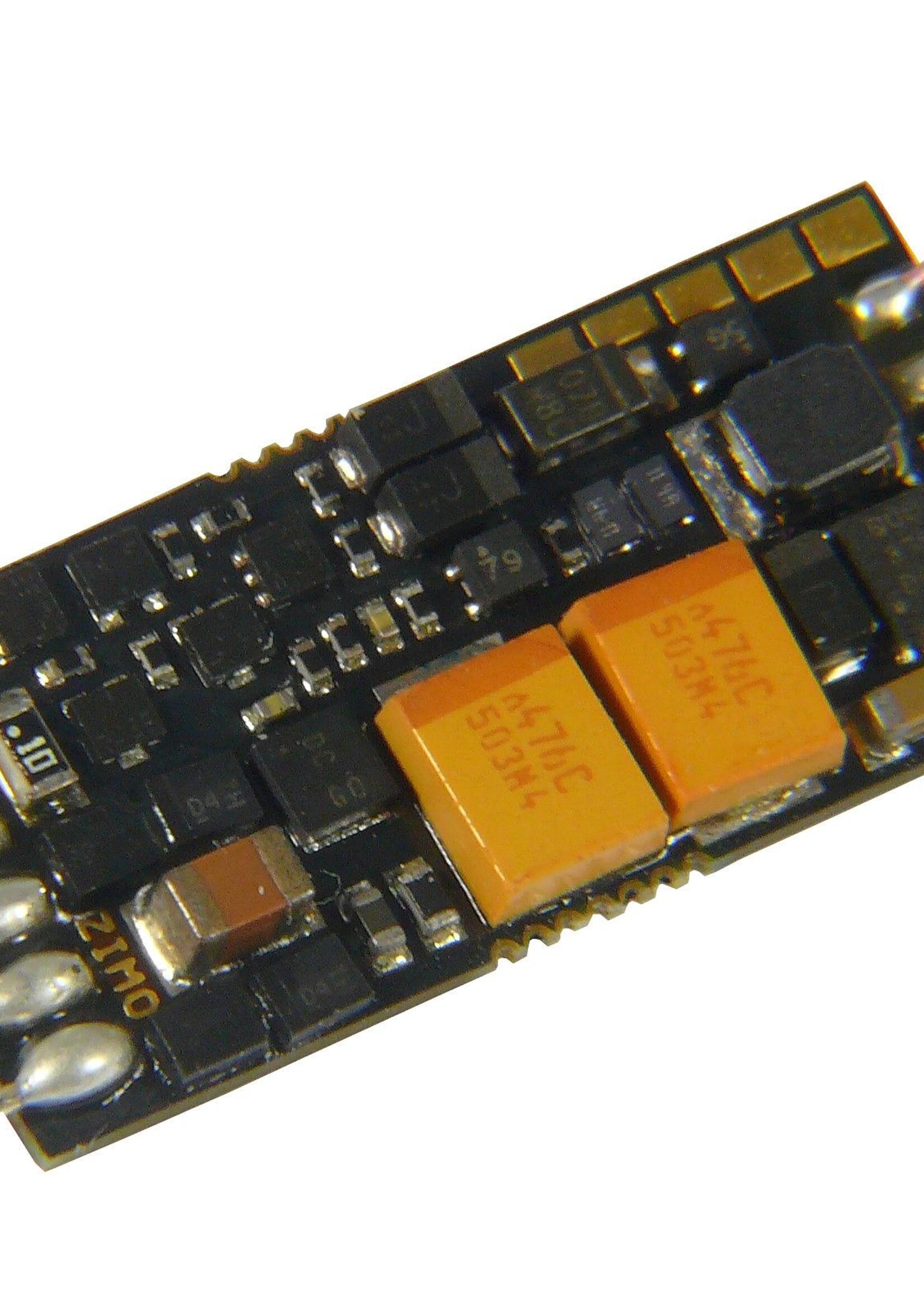

ZIMO ZIMO MS490 geluidsdecoder

De MS490 word vervangen door de MS491!

LET OP: Vanwege chiptekorten worden de MS-decoders tijdelijk geleverd met alternatieve chips. Hierdoor hanteert ZIMO tijdelijk een toeslag! Deze hebben we deels verwerkt in de verkoopprijs.

MS490
voorganger: MX649
Miniatuurgeluiddecoder met NEM-651-interface (6-polige pinconnector) of met draden als type MS490, MS490R, MS490F. “MS-Sound” met volledig digitale geluidsversterker van 1 W. Aansluiting voor externe energieopslag via soldeerpads met een maximale capaciteit van ca. 1000 µF.
Om hun kleine afmetingen mogelijk te maken, zijn de decoders van de MS490-familie NIET mfx-compatibel.

Aansluitschema's vindt u in de gebruiksaanwijzing Instructies voor alle MS-decoders

	MS490 MS490R, MS490F	MS490N, L.
Afmetingen (mm)	19 x 8,6 x 3,5	19 x 8,6 x 3,5
AansluitingenDraden en / of gestandaardiseerde interfaces	11 draden NEM-652, NEM-651	NEM- 651direct

Totale stroom (continu): motor + geluid + FO's(piek)	0,7 A(1,5 A)	0,7 A(1,5 A)

Motorstroom (continu)(piek)	0,7 A(1,5 A)	0,7 A(1,5 A)
Stroom op functie-uitgangenTotaal van de FO's	0,5 A	0,5 A
Functie-uitgangen incl. 2 x koplampen (+ uitgangen op logisch niveau)	4 alle 4 met draden ( +2 logisch niveau)	4 2 op stekker 2 op s.pad ( +2 logisch niveau)

Servo besturingsdraden	2 alternatief gebruik van logisch niveau	2 alternatief gebruik van logisch niveau
(compleet met 5V voeding)	(NEE, externe 5V)	(NEE, externe 5V)

SUSI - verbinding of SUSI, I²C, het laden van geluid	Ja alternatief gebruik van logisch niveau op s.pads	Ja alternatief gebruik van logisch niveau op s.pads

Schakel ingangen voor noksensoren, Reed-schakelaars, oa	2 afwisselend gebruik van logisch niveau	2 afwisselend gebruik van logisch niveau

Aansluiting voor energieopslag	Ja	Ja
15V - condensatoren DIRECT naar de decoder	op s.pads max ~ 1000 µF	op s.pads max ~ 1000 µF

Luidsprekeruitgangen	1	1
dep. op dec. 8 Ω of 4 Ω (2x8 Ω parallel)	1 Watt / 8 Ω op draden	Watt / 8 Ω op draden

Geluidsopslag	128 Mbit	128 Mbit
