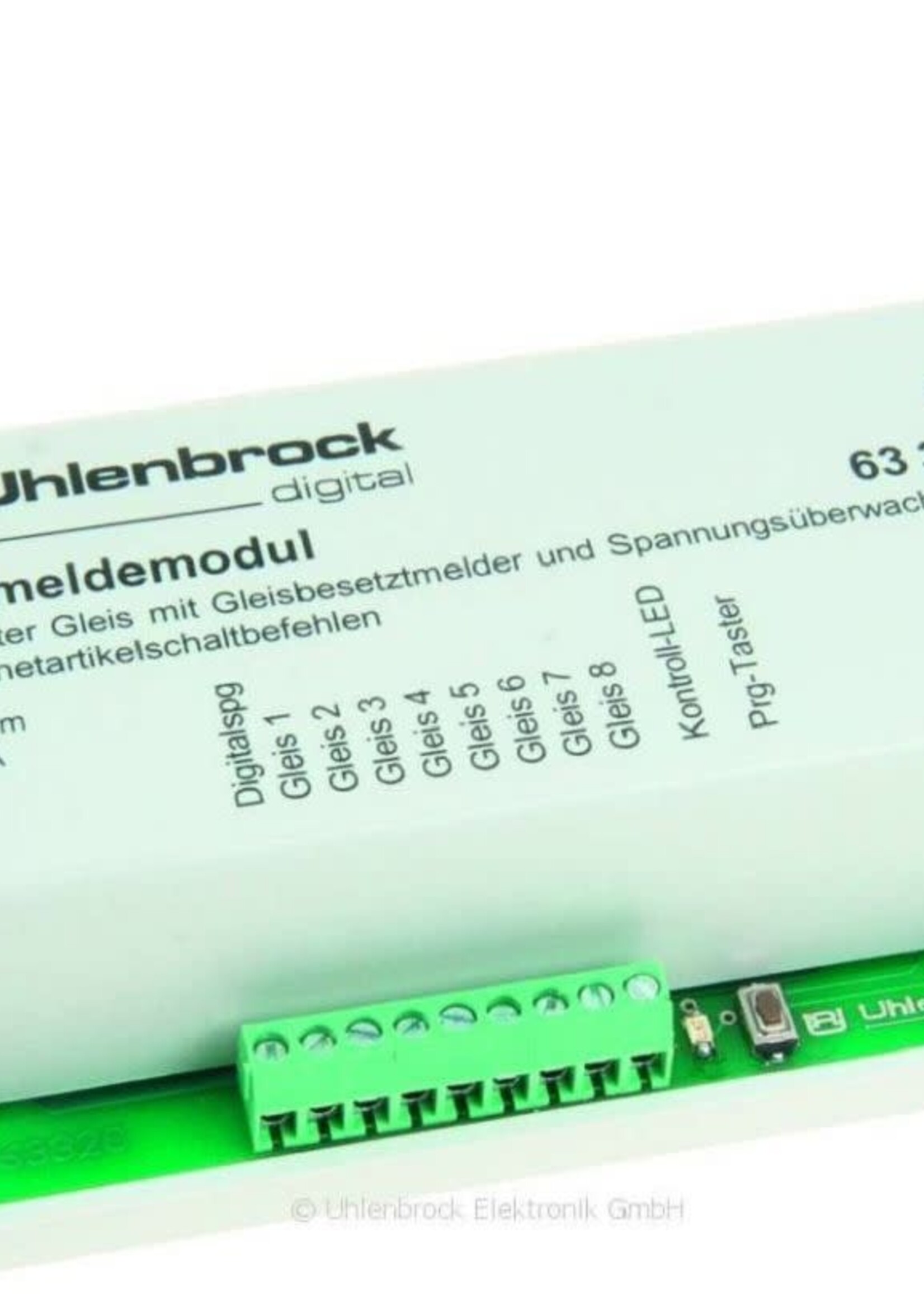

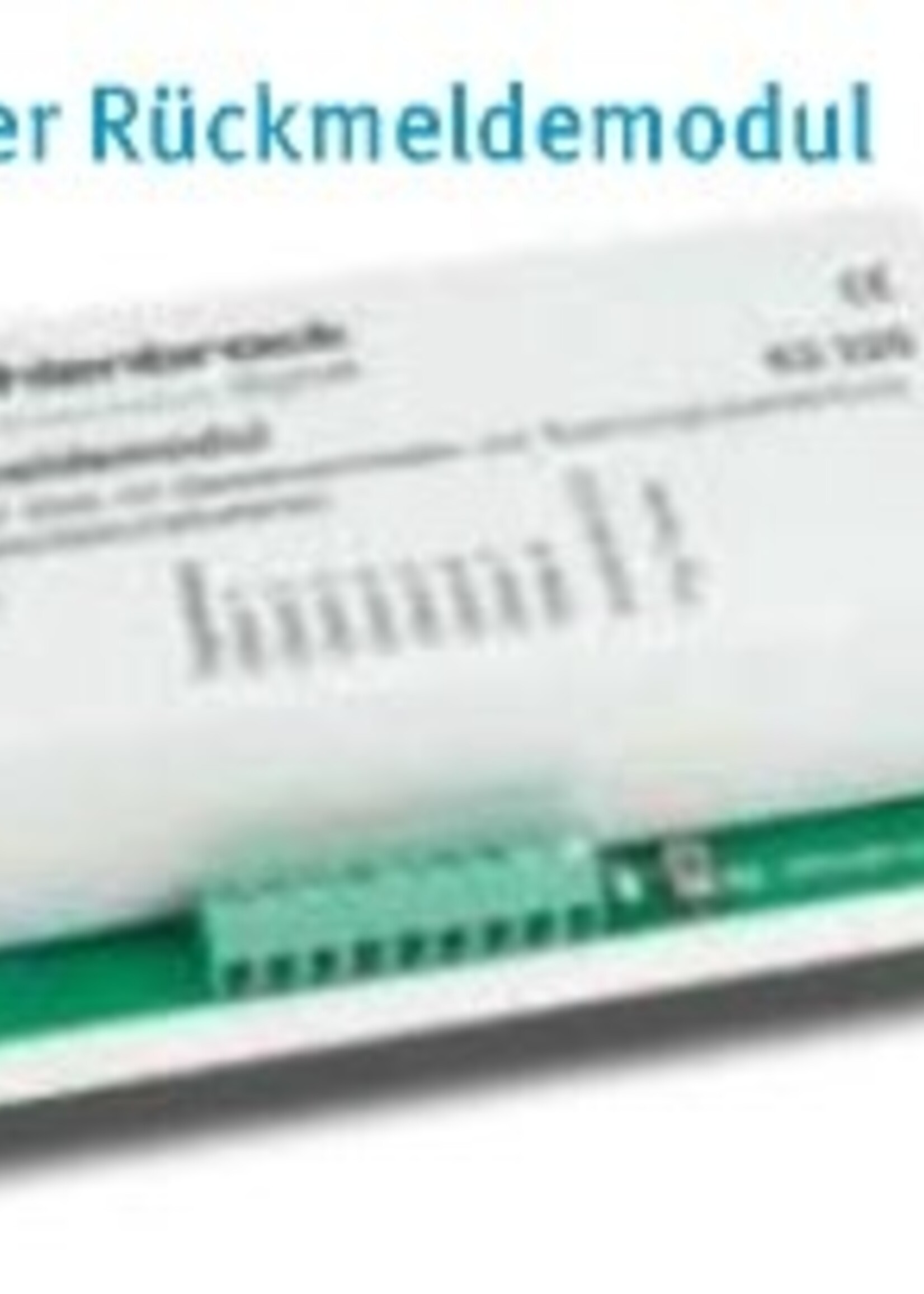

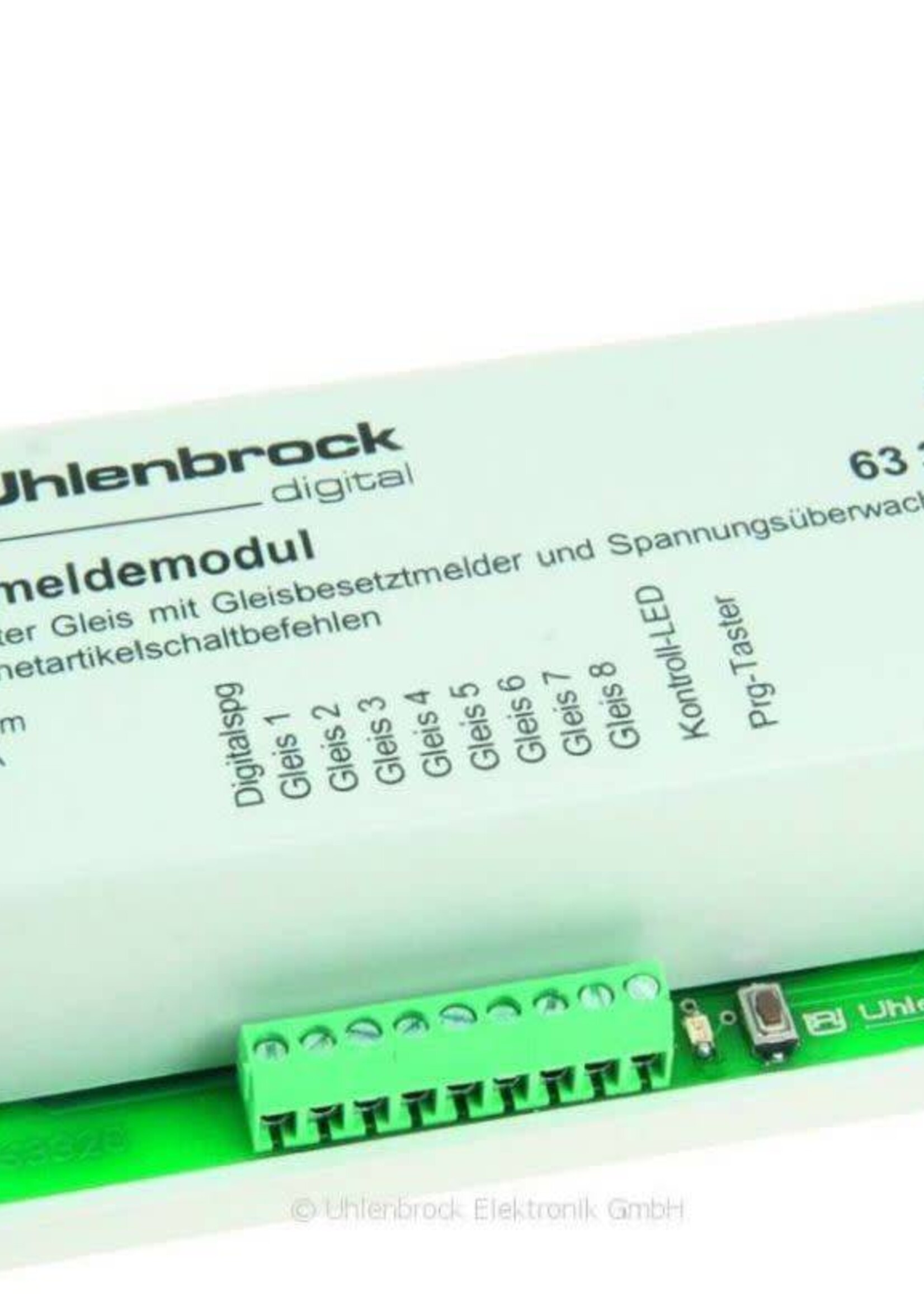

UHLENBROCK 63320 LOCONET TERUGMELDMODULE 2-R

De functie van feedbackmodules

Feedbackmodules verzenden de informatie van de spoorbezetmelder, of er een voertuig is in de spoorsecties die ze bewaken, naar de aangesloten apparaten (bijv. IB-schakelaar) of een computerbesturingsprogramma. Deze voeren automatisch de schakelopdracht uit die voor deze feedback is opgeslagen. Dit kan het schakelen van een artikel met een enkele magneet of een hele route zijn.

De 2-draads feedbackmodules bestaan ​​uit een bezette detector, een terugmeldeenheid en een spanningsmonitor. De aanwezigheidsmelders bewaken de ingangen van het spoor. De stroombewaking registreert elke stroom in de scheidingssectie die groter is dan 3 mA. Dit herkent locomotieven, verlichte auto's en geleidingsassen. Spanningsbewaking voorkomt een defect duidelijk signaal wanneer de spanning is uitgeschakeld. De 3-draads versie maakt gebruik van een geïsoleerde en afzonderlijke railzijde, die is verbonden met de signaleringsmodule en is verbonden met de aarde via de geleidende assen van de voertuigen. De terugmeldeenheid meldt elke statusverandering "vrij" of "bezet" via het LocoNet naar het bedieningscentrum en naar andere LocoNet-apparaten.

In tegenstelling tot andere bussystemen, wordt LocoNet gebruikt voor het verzenden van informatie zoals: als feedback, uiterst betrouwbaar en betrouwbaar. De instelling van het adres gebeurt via een programmeerknop, via het programmeermenu van de Intellibox of, heel comfortabel, via de LocoNet-Tool-software.
