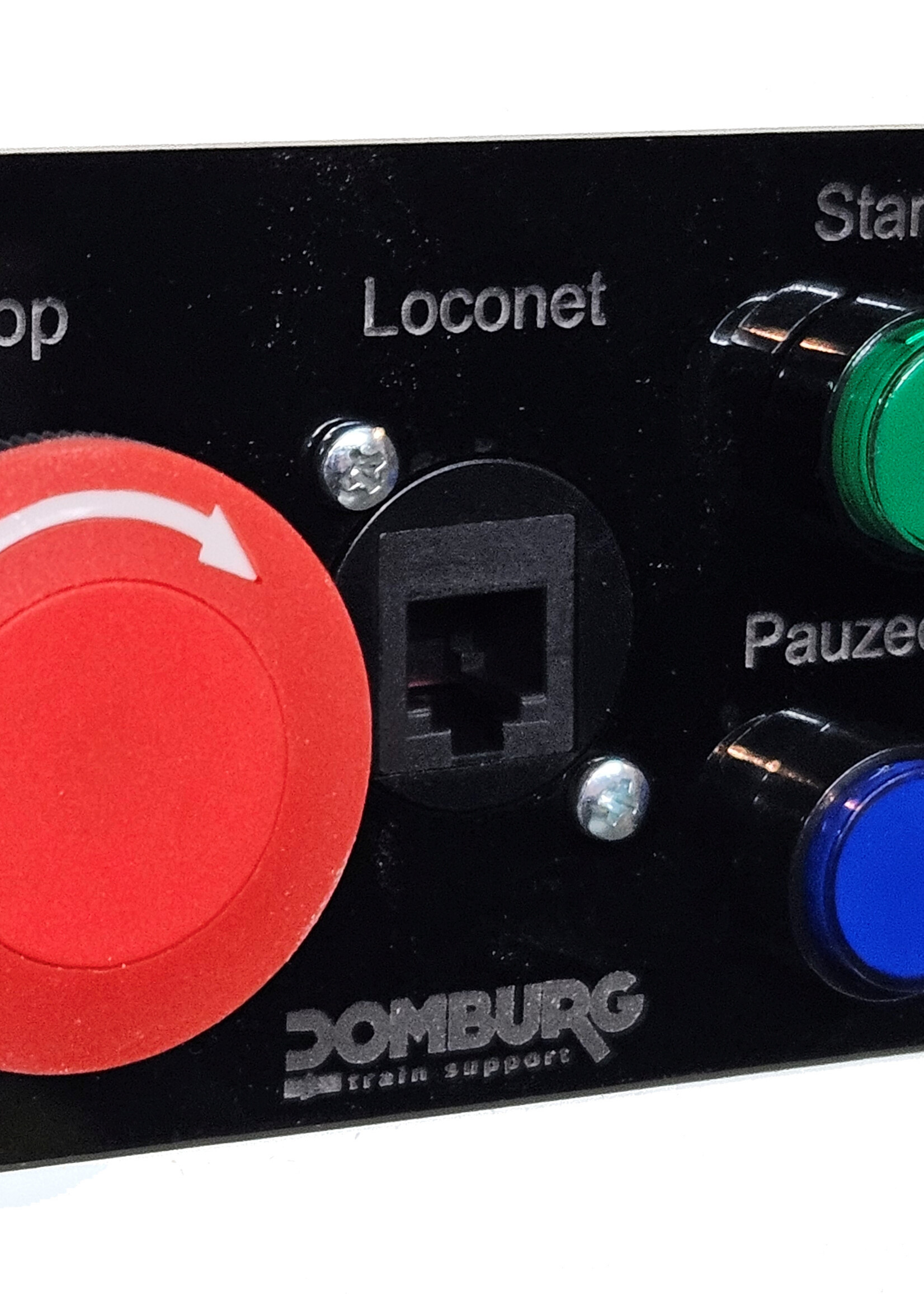

DTS iTrain bedienpaneel

In samenwerking met DAAR brengt DTS u nu een eenvoudige manier om snel systeemacties in iTrain te activeren vanaf de zijkant van uw modelbaan.

De acties op dit paneel:
- Noodstop GO/STOP met reset
- Start alle treinen
- Stop alle treinen
- Beëindig alle treinen
- Pauzeer/hervat de routeringen

Daarnaast is er een LocoNet aansluiting aanwezig voor een handregelaar. Dit is eventueel ook bruikbaar voor ExpressNet handregelaars indien u in plaats van LocoNet de ExpressNet bus gebruikt.

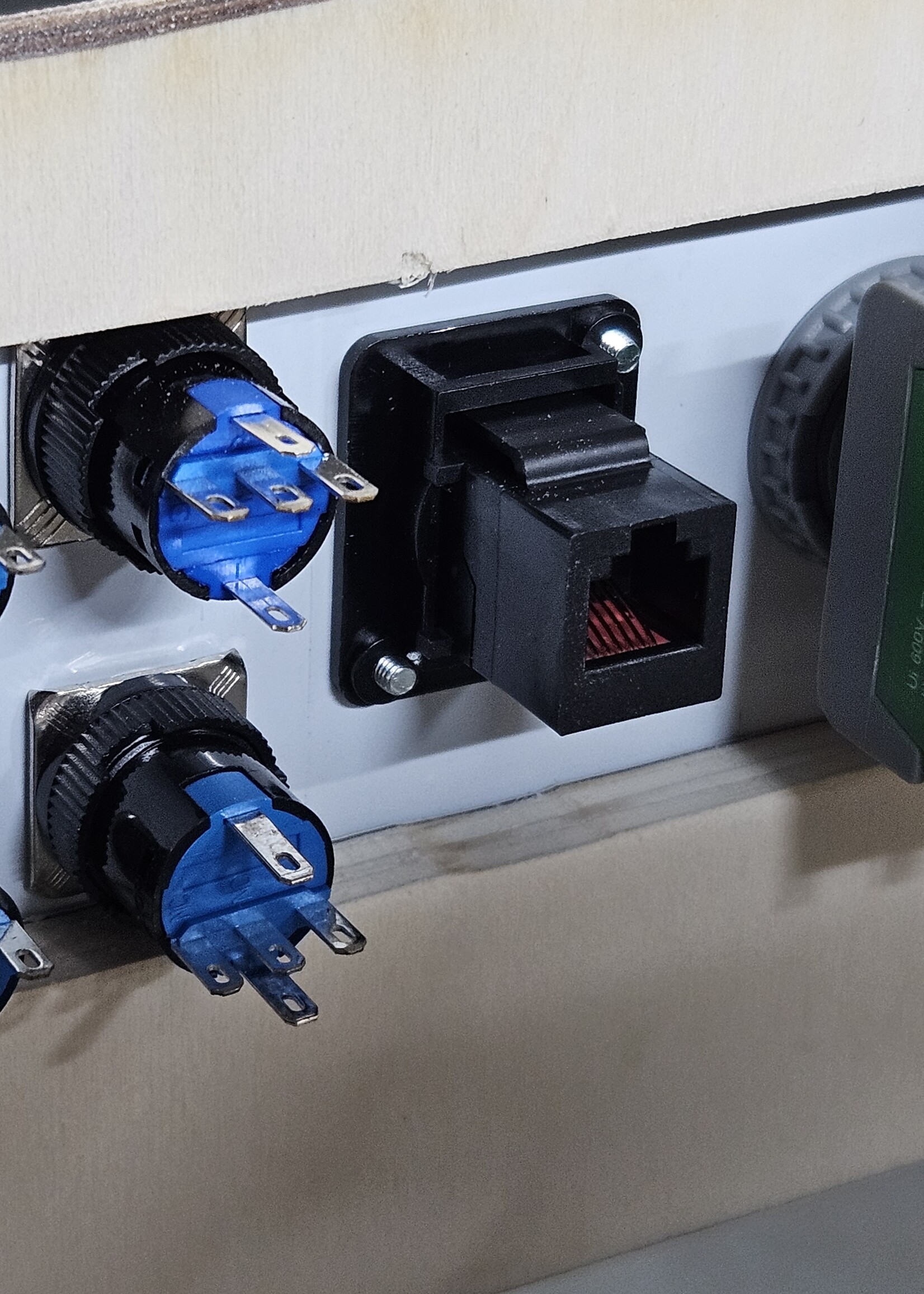

Elke schakelaar heeft een COM, NO en NC aansluiting welke u aan kunt sluiten op elke bezetmeldermodule.

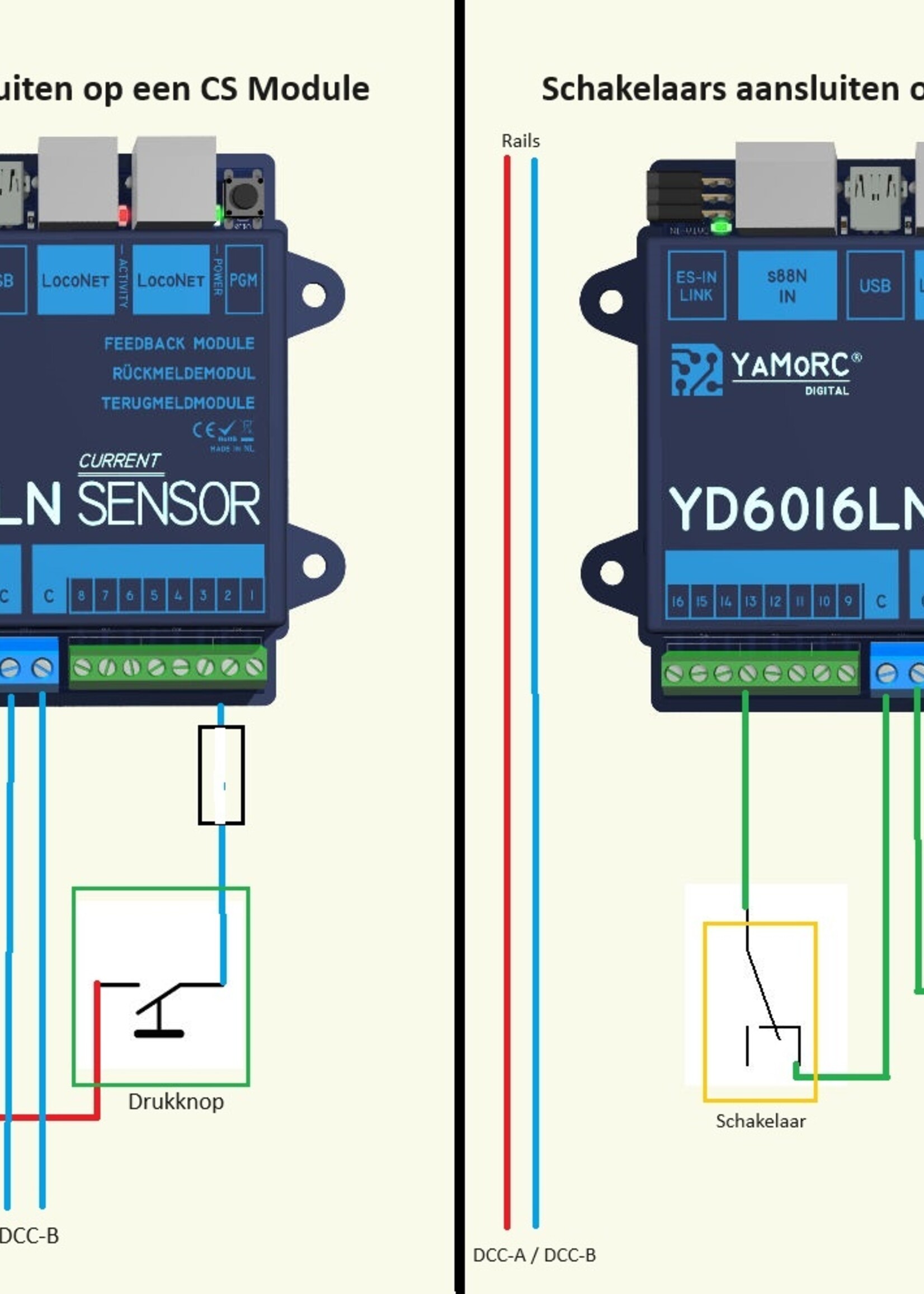

Indien u een GND module gebruikt dan neemt u de C aansluiting en die sluit u aan op elke COM aansluiting van de schakelaars. De NO aansluitingen bedraad u elk apart uit naar een bezetmeldingang.
Indien u een CS module gebruikt dan neemt u de railspanning die u niet gebruikt voor detectie en die sluit u aan op elke COM aansluiting van de schakelaars. De NO aansluitingen bedraad u elk apart uit naar een bezetmeldingang via een 2k2 Ohm weerstand op de ingang.

In iTrain maakt u voor elke drukknop een actie aan waarbij u de aangesloten bezetmelder als voorwaarde opgeeft. Vervolgens selecteert u bij "uitvoering" de gewenste systeemactie.

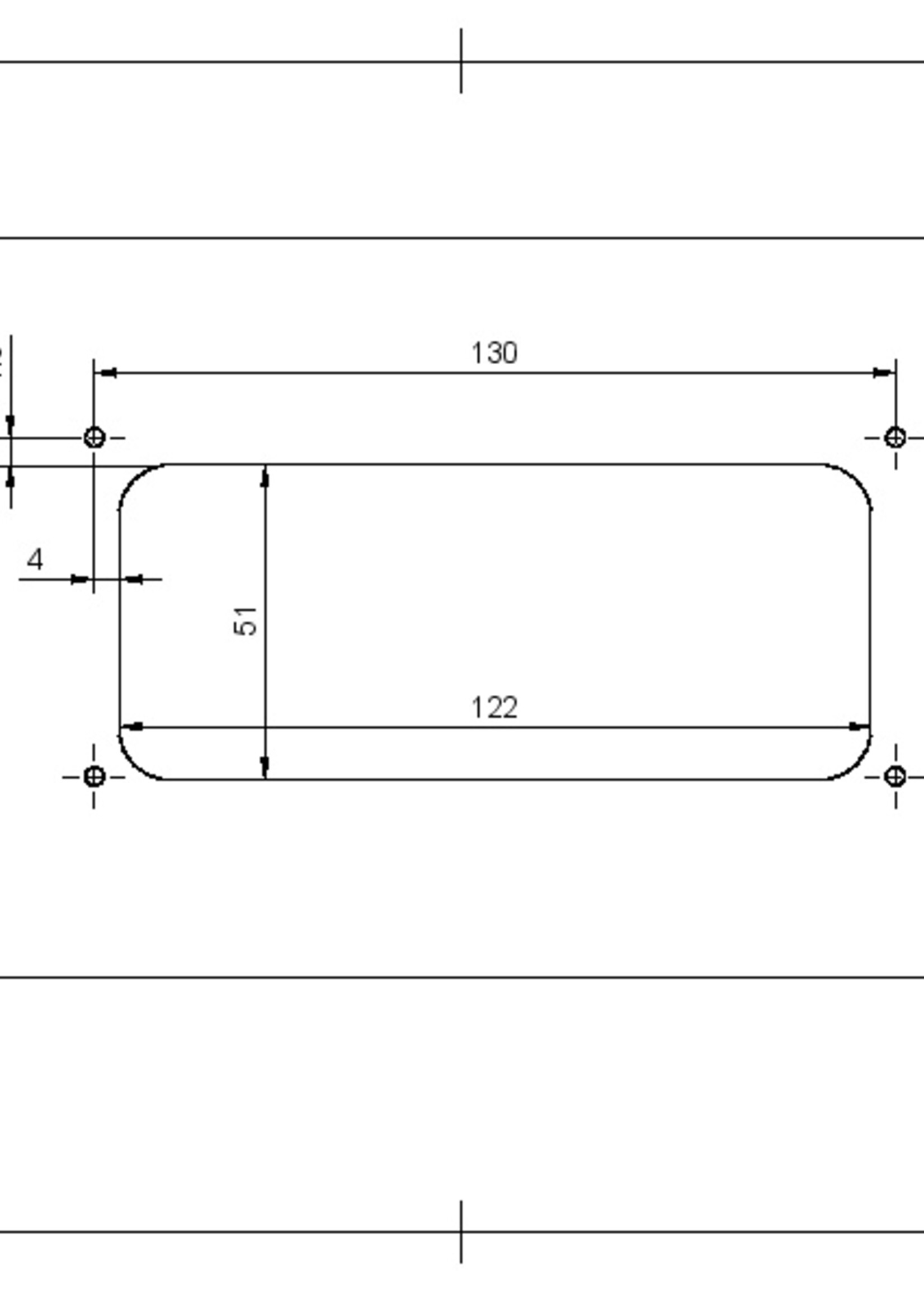

Montagetemplate vind u hier
