De goedkope vervanging voor magnetische producten en schakeldecoder met uitstekende mogelijkheden

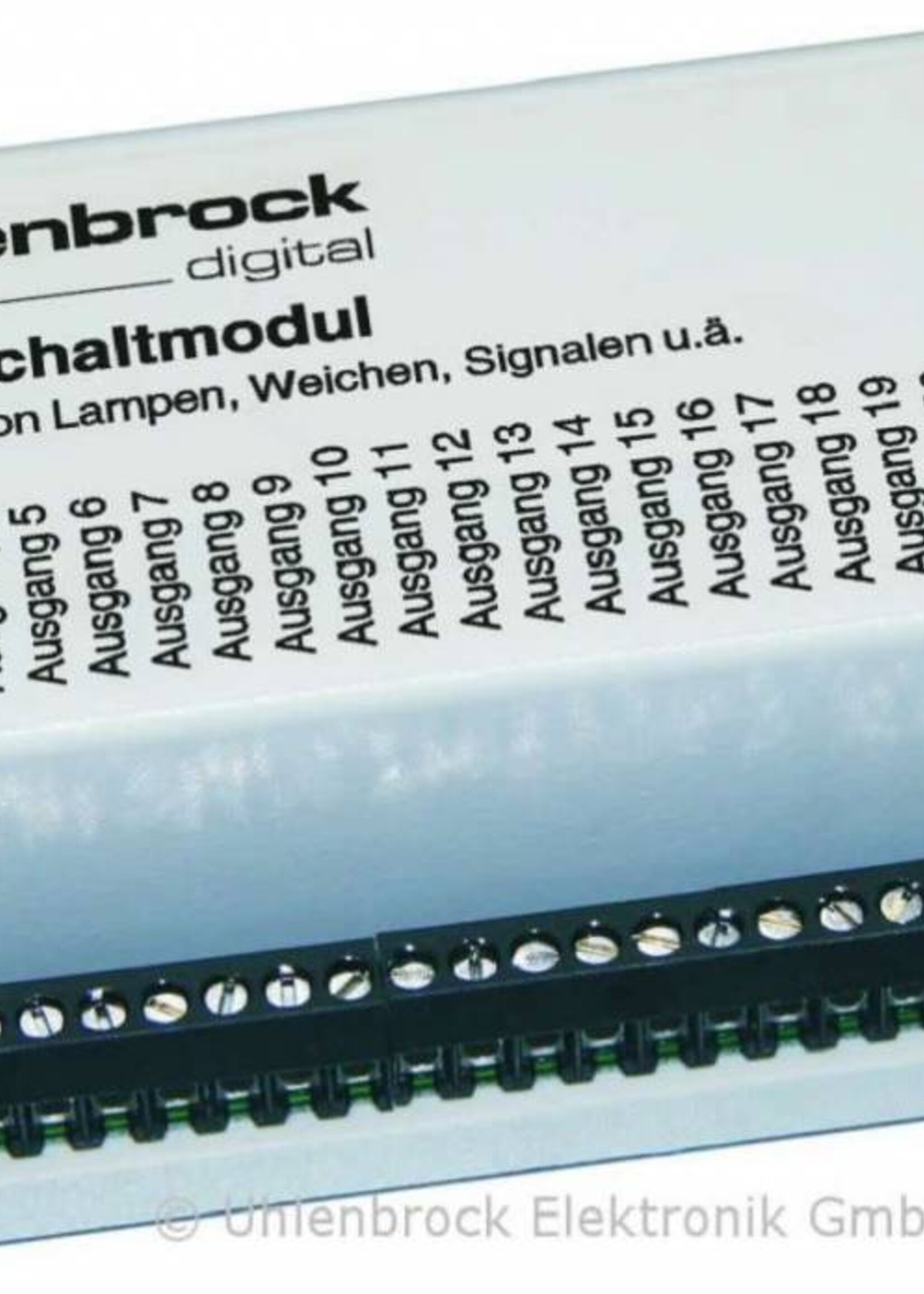

De LocoNet-schakelmodule is een schakel- en solenoïde-decoder met LocoNet-aansluiting en schakelt tot tien punten of lichtsignalen in - zelfs multiconceptueel met langzaam op of neer gaan of maximaal 20 lampjes op uw systeem. En alles gemixt met een module.

Onze LocoNet-schakelmodule is een universeel genie. Een enkele module waarmee u alle schakelingen op uw systeem kunt uitvoeren. U kunt de schakelmodule gebruiken om te schakelen tussen lichten, punten, ontkoppelingsrails, vormsignalen, lichtsignalen, effectverlichting en St. Andrew's kruisen. Al deze schakeltaken kunnen naar wens worden verdeeld naar de 20 schakeluitgangen.

We leggen speciale nadruk op de getrouwe controle van lichtsignalen. De schakelmodule schakelt tot 4-termige hoofdsignalen en voorsignalen. En de hoogtepunt van de signaalcontrole is de crossfade-functie. De lichtverandering is niet, als je wilt, hard, maar het is soepel gemengd van het ene naar het andere signaalbeeld.

Ook zijn de kruisen van St. Andrew en andere effectverlichting geen probleem. Met een knipperende generator en de crossfade-functie kun je een prototypisch Sint-Andreaskruis realiseren. Of combineer beide knipperende generators in een omschakelbare, defecte straatlantaarn.

Met de 20 schakeluitgangen van de module kunt u tot tien punten, vijf meerpuntssignalen of 20 schakelfuncties bedienen. Elke uitgang kan worden geladen met maximaal 1 A, maar de totale belasting mag 3 A niet overschrijden. De LocoNet-schakelmodule wordt gevoed door een afzonderlijke transformator en belast het LocoNet of het digitale centrum niet.

De LocoNet-schakelmodule heeft een gemeenschappelijke positieve pool voor alle verbruikers. Het is niet mogelijk om gemotoriseerde wisselaandrijvingen of lichtsignalen met een gemeenschappelijke negatieve pool te verbinden. Gemotoriseerde puntaandrijvingen vereisen een bedrijfsspanning met afwisselende polariteit. De oplossing is de polariteitswisselaar. Aangesloten op de LocoNet-schakelmodule, biedt deze vier uitgangen met een gemeenschappelijke negatieve klem. Hier kunt u twee lichtsignalen aansluiten. De polariteitswisselaar is ook een polariteitsverandering. Zo staat de aansluiting van gemotoriseerde opkomst niets in de weg. Maximaal vijf polariteitswisselaars passen op een LocoNet-schakelmodule.
