MS490 Sound Decoder**

Name: ZIMO MS490 Sound Decoder**
Brand: ZIMO
SKU: MS490
Price: 128.00 EUR
Availability: InStock

Alle anzeigen Decoder

€128,-

Produktbeschreibung

BITTE BEACHTEN SIE: Aufgrund von Chip-Knappheit werden MS-Decoder vorübergehend mit alternativen Chips geliefert. Deshalb erhebt das ZIMO vorübergehend einen Aufschlag! Wir haben dies teilweise in den Verkaufspreis eingerechnet.

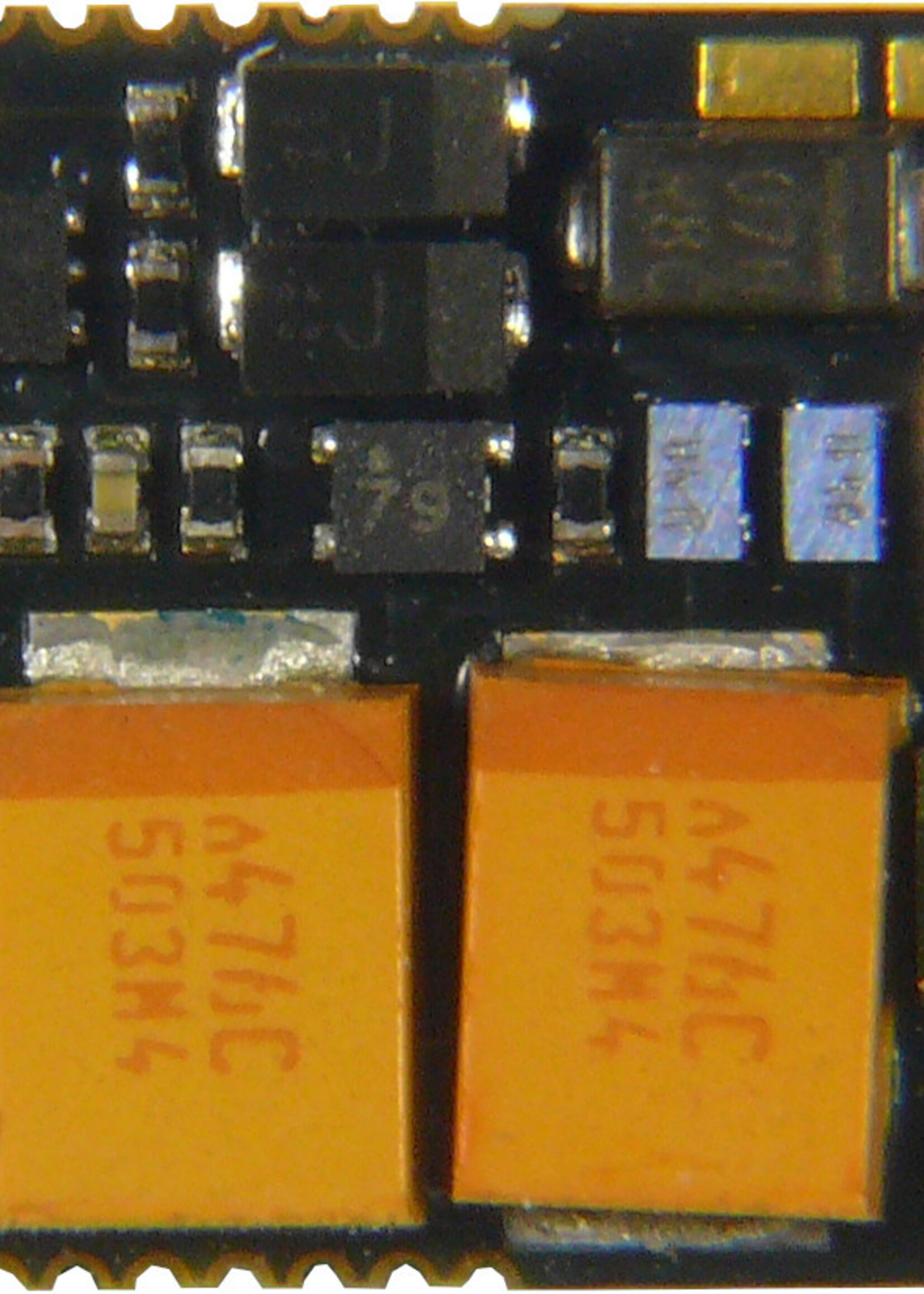

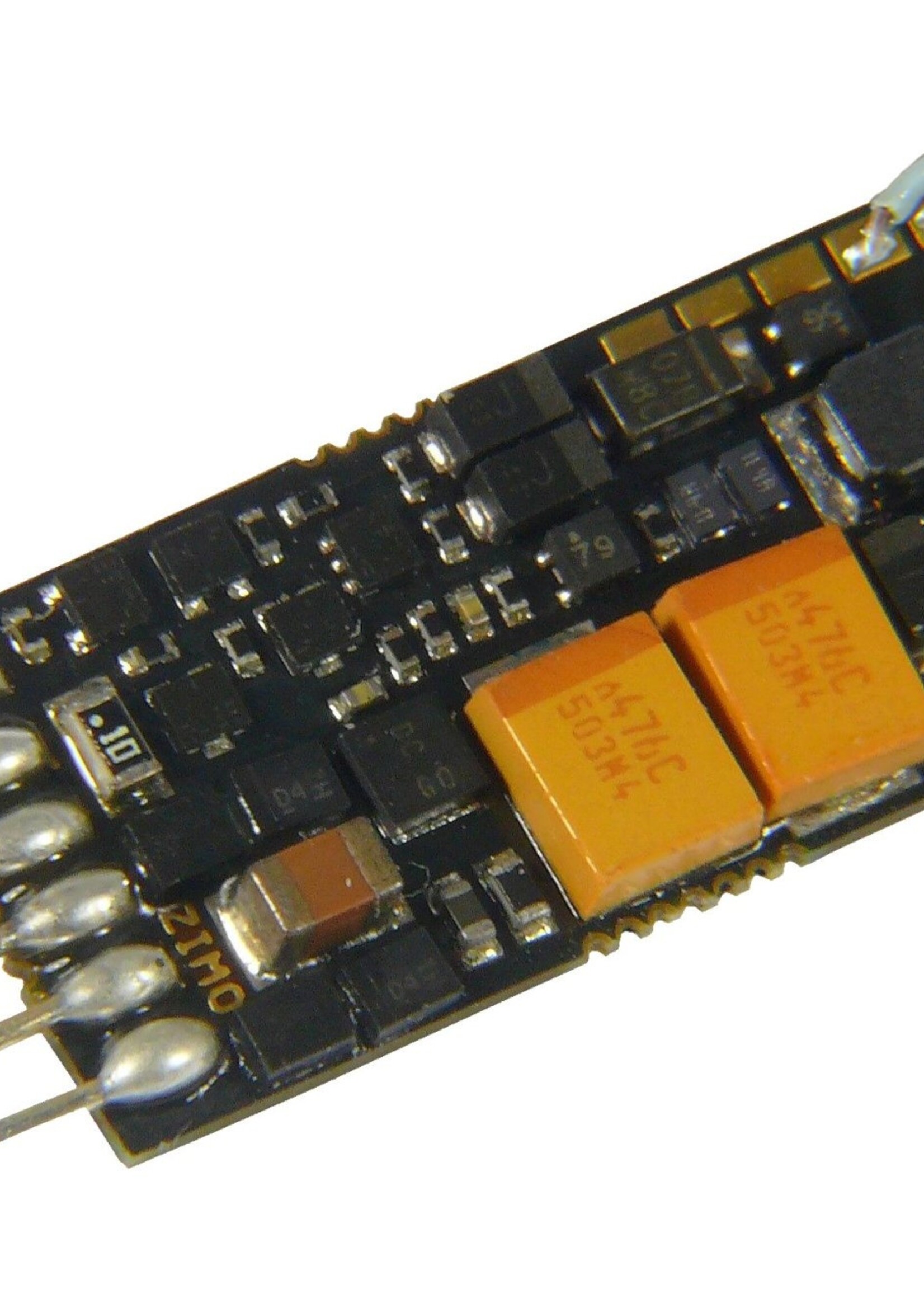

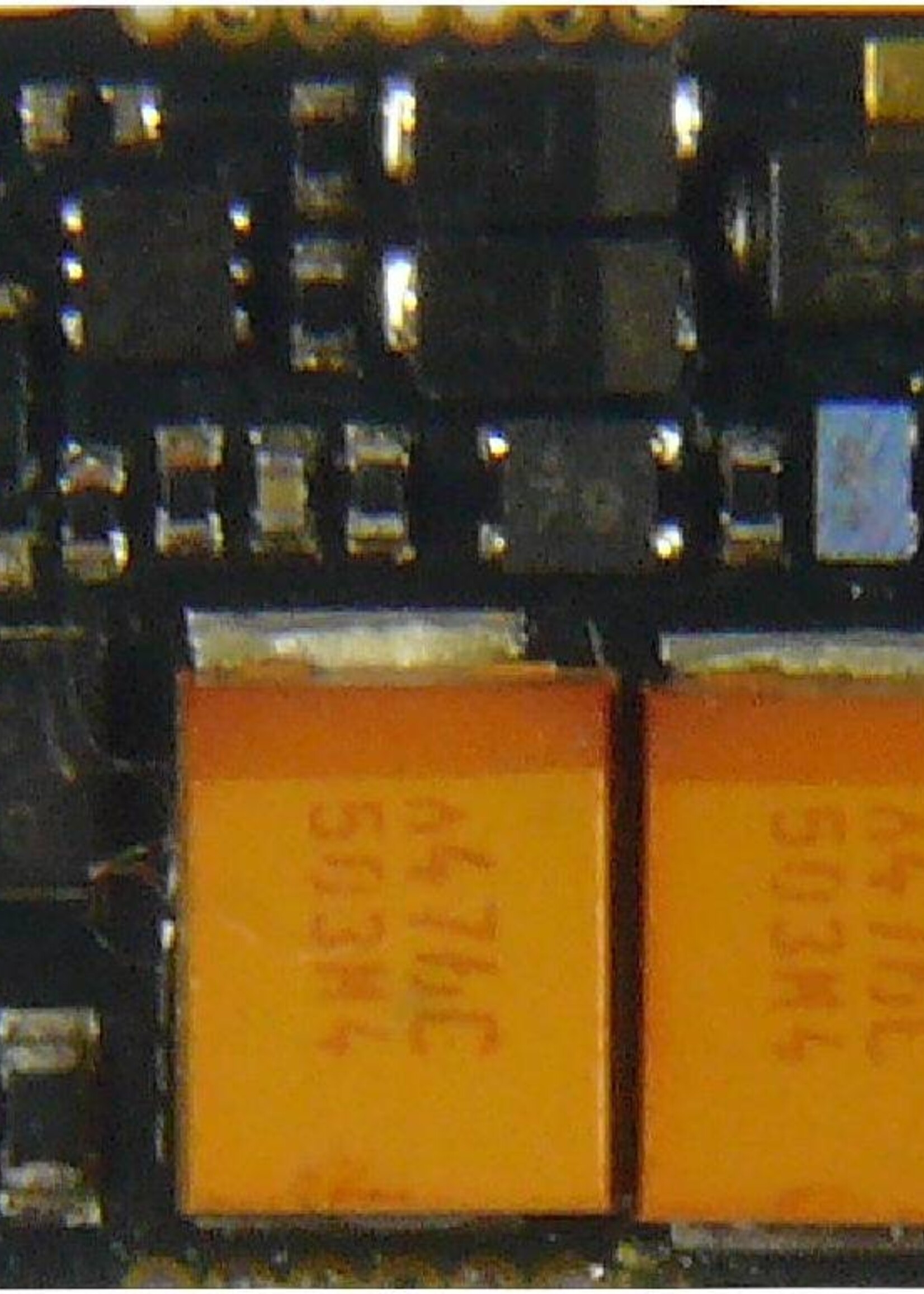

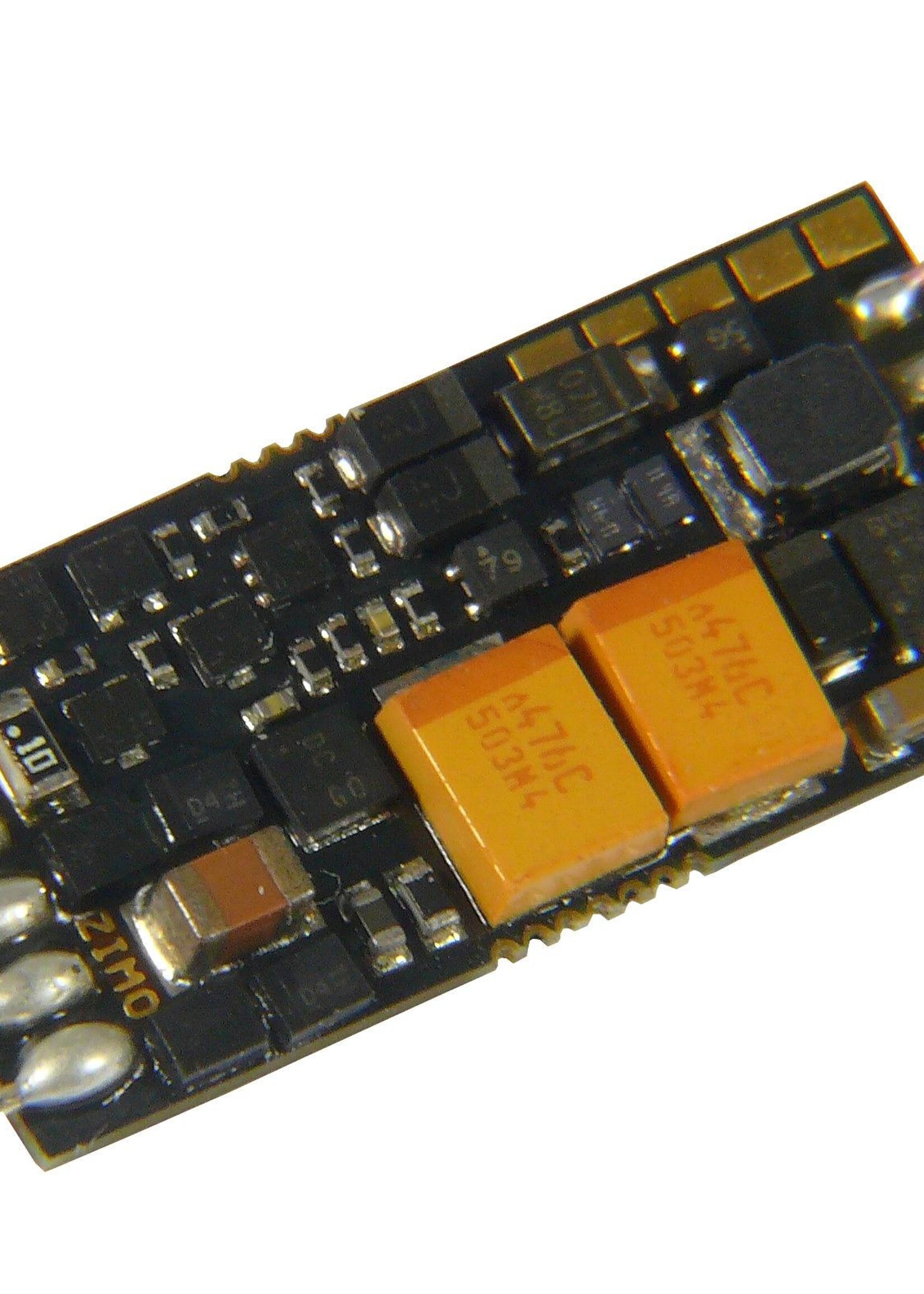

MS490
Vorgänger in der "MX-Welt": MX649.
Miniatur-Sound-Decoder mit wahlweise NEM651-Schnittstelle (6-polige Stiftleiste) oder bedrahtet in den Versionen MS490, MS490R, MS490F. "MS-Sound" mit 1 W volldigitalem Sound-Amplifier. Anschluss für externen Energiespeicher über Lötpads mit einer Kapazitäts-Obergrenze von ca. 1000µF.
Um ihre geringen Abmessungen zu ermöglichen, sind die Decoder der Familie MS490 jedoch NICHT mfx-fähig.

Anschlusspläne finden Sie in der Betriebsanleitung Anleitung für alle MS-Decoder

	MS490 MS490R, MS490F	MS490N, L
Abmessungen (mm)	19 x 8,6 x 3,5	19 x 8,6 x 3,5
Anschlusstechnik	11 Litzendrähte NEM-652, NEM-651	NEM-651direkt

Summenstrom Dauer Motor+Sound+Fu(Spitze)	0,7 A(1,5 A)	0,7 A(1,5 A)

Strom Motorausgang Dauer(Spitze)	0,7 A(1,5 A)	0,7 A(1,5 A)
Strom FunktionsausgängeSumme der Funktionsausgänge	0,5 A	0,5 A
Zahl und Art Funktionsausgänge inkl. 2 x Stirnlampen(+ Logikpegelausg.)	4 alle 4 mit Drähten (+2 Logikpegel)	4 2 am Stecker 2 auf Lötpad (+2 Logikpegel)

Servo - Steuerleitungen	2 alternative Anw. der Logikpegel	2 alternative Anw. der Logikpegel
(kompletter Abschluss mit 5V-Versorgung)	(Nein, ext. 5V nötig)	(Nein, ext. 5V nötig)

SUSI - Anschluss wahlweise SUSI, I²C, Sound-Ladeprotokoll	ja alternative Anw. der Logikpegel auf Lötpads	ja alternative Anw. der Logikpegel auf Lötpads

Schalteingänge für Achs-Sensoren, Reed-Kontakte, u.a	2 alternative Anw. der Logikpegel	2 alternative Anw. der Logikpegel

Energiespeicher - Anschluss	ja	ja
15V-Elkos/Supercaps DIREKT an den Decoder	auf Lötpads max. ~1000 µF	auf Lötpads max. ~1000 µF

Lautsprecher-Ausgänge	1	1
je nach Decoder 8Ω oder 4Ω (2x8Ωparallel)	1 Watt / 8Ω an Drähten	Watt / 8 Ω an Drähten

Sound-Speicher	128 Mbit	128 Mbit
